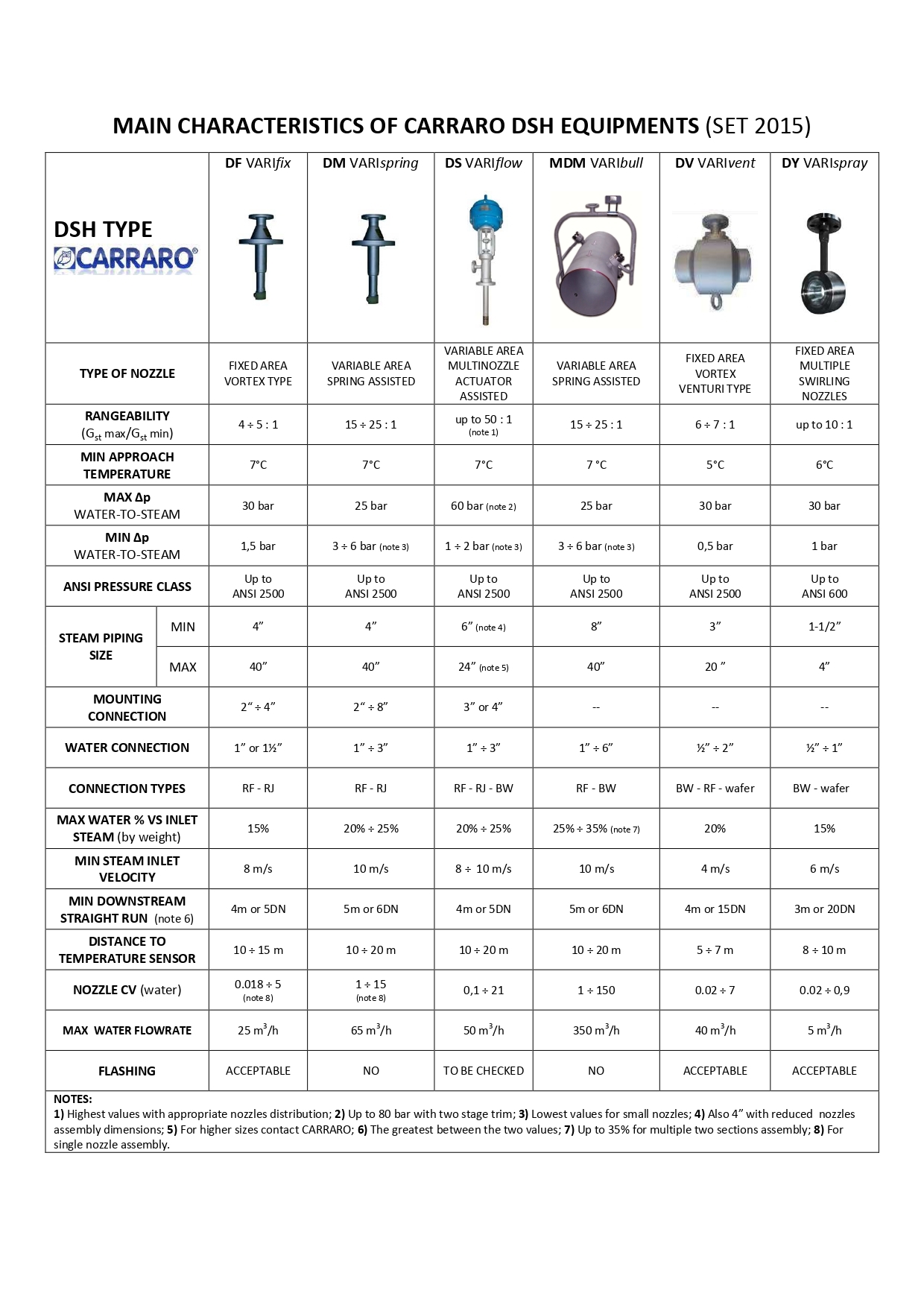

Desuperheater (Kızgın Buhar Soğutucusu) Tipleri

Desuperheater (Kızgın Buhar Soğutucusu) Tipleri


Malzeme: A105, F11, F22 vs.

Buhar Boru çapı: 4" ten 40" (DN100-DN1000) e kadar

Basınç: PN16-PN630 (Class150-Class2500)

Sıcaklık: -196C/ +550C

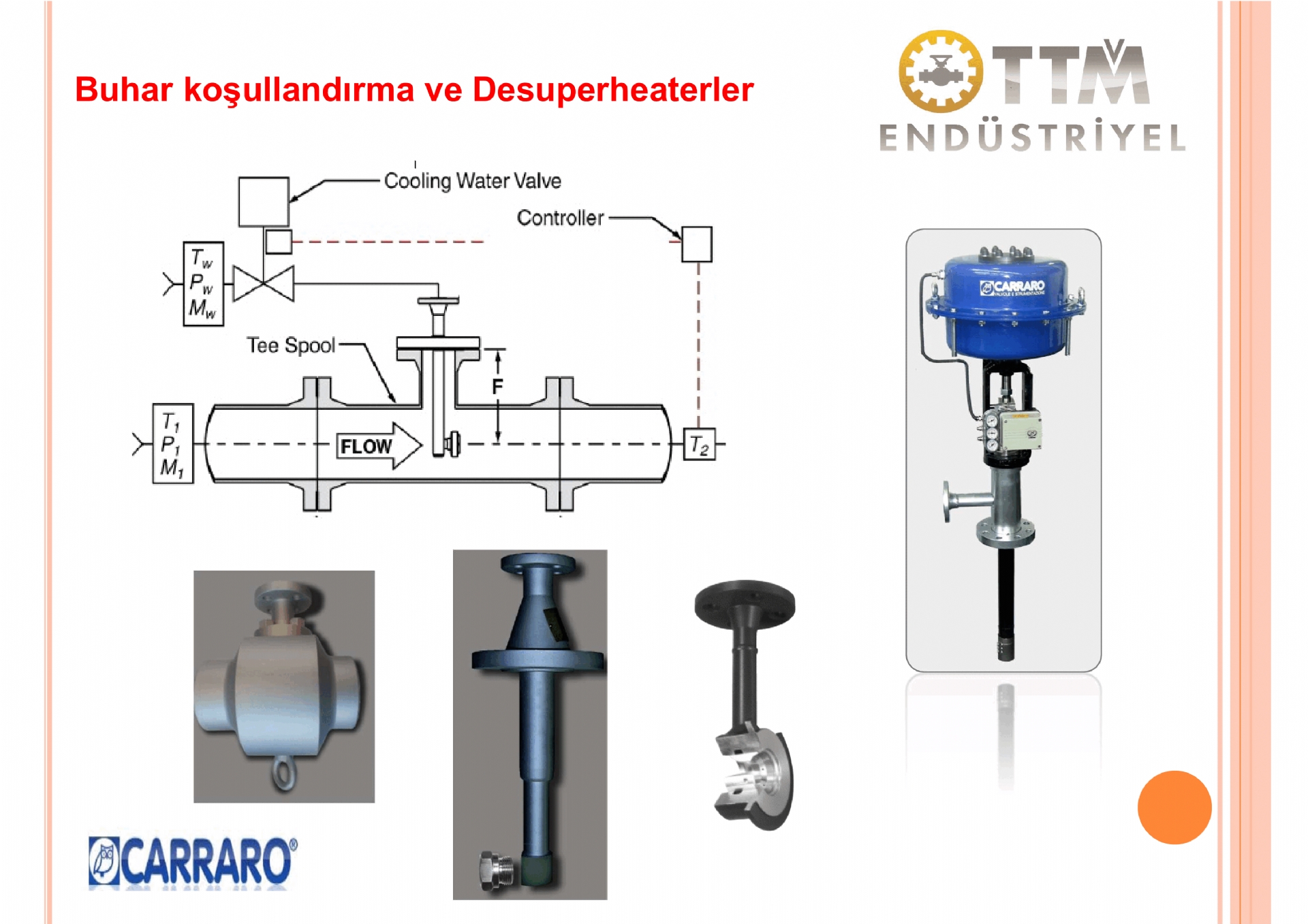

Desuperheaters (Kızgın Buhar Soğutucusu)

Desuperheaters (Kızgın Buhar Soğutucusu)


 Kızgın Buhar Soğutucu ekipmanıdır. Doymuş veya ıslak buharı kızgın veya kuru buhara dönüştürmek için kullanılan ekipmandır. Buharın sıcaklık ve entalpisi düşer, böylece termal koruma sağlanır ve sistemin termal verimi artar.

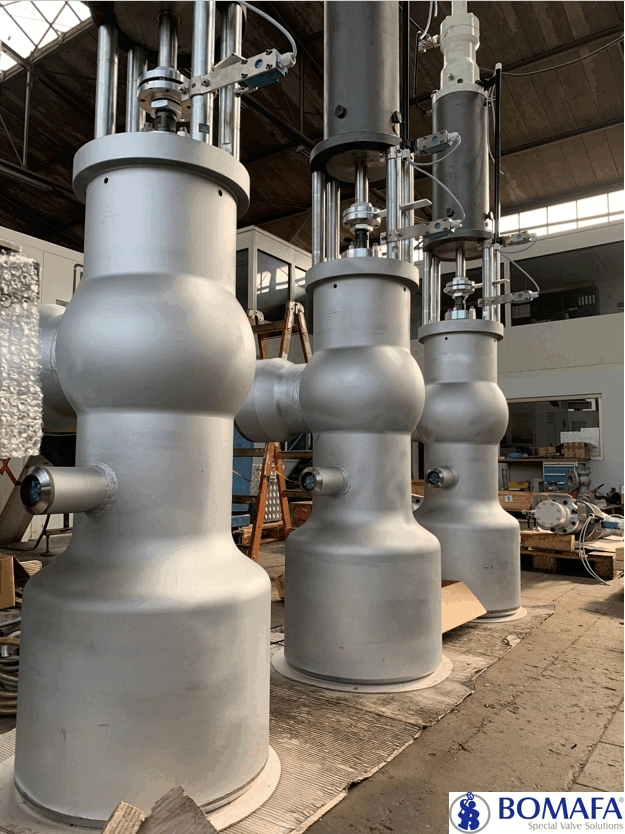

Türbin by-pass vanası, Buhar koşullandırma

Türbin by-pass vanası, Buhar koşullandırma


Enerji santrallerinde Buhar veya gaz Türbine giden buharın regülasyonunu yapar. Türbin giriş vanalarının açılması ile beraber TBV kapanmaya başlar. Sıcaaklık ve basınç düşümü görevini tek vanada yapar.

Enerji santralındaki en kritik vana tipidir en kritik vana tipidir.Uygun seçimi, dizaynı ve aksesuar entegrasyonu önemli bir rol oynamaktadır.

Türbin bypass vanaları çalıştırma esnasında, izin verilen sıcaklık ve basınç geçişlerini  minimumda tutar. Ayrıca Boiler / HRSG’den gelen buharın, buhar türbinine girişi için buharın uygun koşullara getirilmesini sağlar ki bundan sonra türbin kelebek vanası açılır ve paralelinde türbin bypass vanasını kapanır.

Giriş: DN80 den DN500, Çıkış: DN100 den DN1600

Basınç: PN16-PN30

Malzeme: A105, F22, F91

Actuator: Pnömatik, elektrik veya hidrolik
