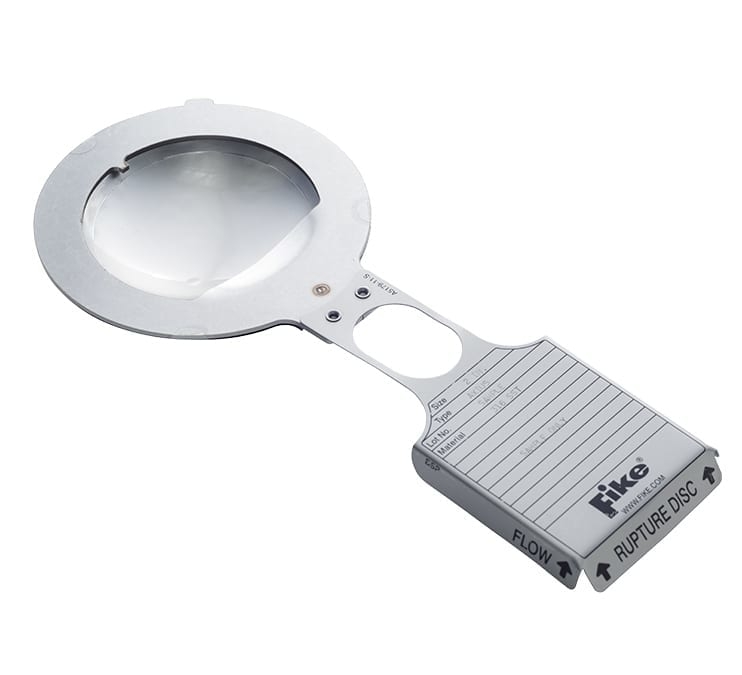

Patlama (Rupture) Diski

Patlama (rupture) diski
Buhar, gaz, hava ve sıvı hatlarını aşırı basınçtan korumak ve duruş süresini azaltmak amaçlı kullanılan, belirli bir basınç ve sıcaklıkta patlayan basınç tahliye elemanlarıdır. Patlama (rupture) diskleri basınçlı kaplar, boru hatlarını ve emniyet vanalarını deformasyondan ve diğer hasarlardan korurlar.
Patlama disklerinin, elektronik, pnömatik veya yaylı güvenlik sistemlerine göre en büyük avantajı; hatasız performansıdır.
- Malzemeler : Karbon Çelik, Paslanmaz Çelik, Özel Alaşımlar
- Bağlantı : Flanşlı veya wafer
- Anma Çapı : DN15 – DN1000
- Set Basıncı : 0.02bar-200bar
DİSK TİPLERİ ve UYGULAMALARI:
- Reverse acting (Geri Hareketli) Disk: Patlama basıncı diskin dış bükey yüzeyine uygulandığında bükme, eğme veya kesme gerilmelerine bağlı olarak çalışmak üzere tasarlanmıştır.
- Forward acting (İleri Hareketli) Disk: Patlama basıncı diskin iç bükey tarafına uygulandığında çekme gerilmelerine bağlı olarak patlayacak şekilde tasarımlanmalıdır.
- Düz-Flat patlama diskleri
- Grafit patlama diski, Dişli tip patlama diski
- Rakor/manşon tip diskler
- Hijyenik tip diskler
- Disk tutucular (holder)
- Patlama Göstergeleri
